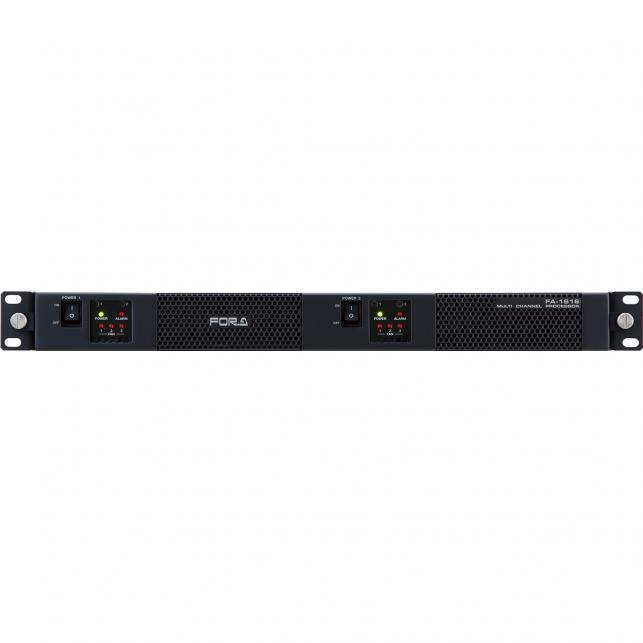

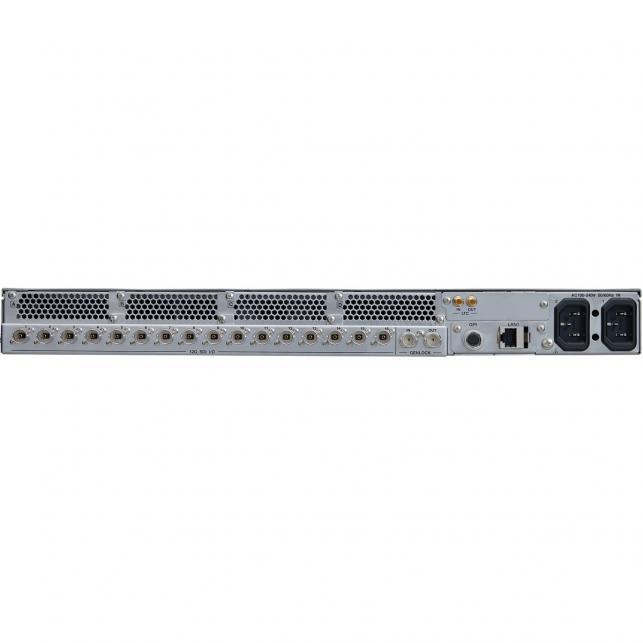

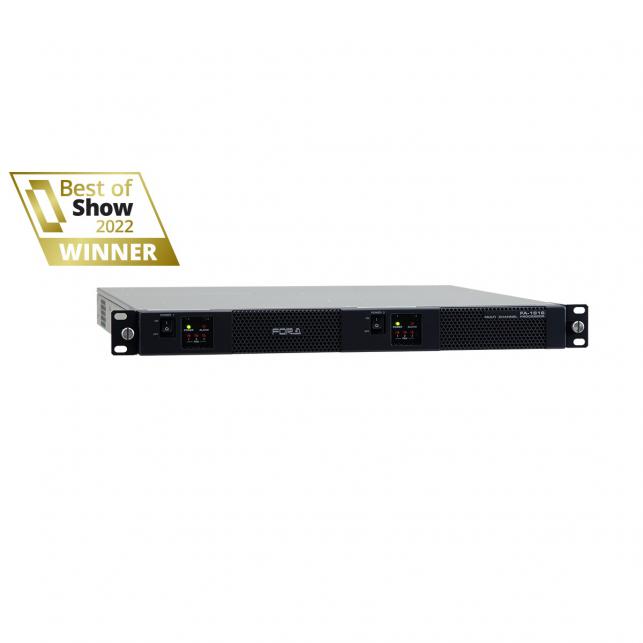

FA-1616(新品發售中)

FA-1616(新品發售中) FA-1616(新品發售中) FA-1616(新品發售中)
FA-1616(新品發售中) FA-1616(新品發售中) FA-1616(新品發售中)

產品簡介:

FOR-A台灣總代理
多功能信號處理器
FA-1616
任何輸入,任何輸出。
支援多元的廣播標準。
軟體定義的架構提供了高效的遷移路徑。



查看詢問表

產品詳細介紹

FOR-A

多功能信號處理器

FA-1616





靈活配置的功能提供了SDI-IP的高效遷移通道



FA-1616系列是集多種視訊製作功能為一體的多通道訊號處理器,1RU 機箱的核心處理能力可達16 通道,除了基本的幀同步功能之外,還可支援IP/SDI(12G/3G /HD-SDI) 和4K 格式的色彩校正、視訊處理放大和音訊聲道映射等功能。靈活的配置可按需配置對應的處理器集群,透過選配VoIP 卡*1 、多種音訊介面卡(包括Dante 和MADI)以及GPI 介面卡*2 可完全去除不必要的成本從而實現最佳的系統配置。

*1 選配*2 選配,即將支持





特徵


產品線



FA-1616HB-12G





■支援 12G-SDI*1,16 輸入/16 輸出型號

■32 個 HD-BNC 接口

  輸入:75Ω HD-BNC ×16, 12G/3G/HD-SDI×8, 3G/HD-SDI×8

  輸出:75Ω HD-BNC ×16, 12G/3G/HD-SDI×8, 3G/HD-SDI×8

■ IP 輸入/ 輸出

需安裝選配卡*2 後可選擇工作模式*3

<SMPTE ST 2110>

 - 僅發送: HD×16/UHD×4

 - 僅接收HD×16/UHD×4

 - 同時傳送與接收: HD×8/UHD×2

 <SMPTE ST 2022-6>

 - 同時發送和接收:HD×16/3G×14



*1 僅在16 輸入/16 輸出中的8 個介面相容12G *2 FA-16VOIP, FA-16VOIP-EX *3 每張卡的模式可單獨設置,列出的通道數量為單張卡性能

宣告: 這個外觀視圖是一個暫定版本



FA-1616B-12G



■支援12G-SDI ,16 輸入/16 輸出*1 型號

■ 所有介面支援12G-SDI

■16 個標準 BNC 接口

輸入/ 輸出*2:75Ω BNC ×16, 12G/3G/HD-SDI×16

■ IP 輸入/ 輸出

需安裝選配卡*3 後可選擇工作模式*4

<SMPTE ST 2110>

 - 僅發送: HD×16/UHD×4

 - 僅接收HD×16/UHD×4

 - 同時傳送與接收: HD×8/UHD×2

 <SMPTE ST 2022-6>

 - 同時發送和接收:HD×16/3G×14



*1 在選單中可選擇每個通道的輸入或輸出*2 以用於輸入和輸出,可分別設定*3 FA-16VOIP, FA-16VOIP-EX

*4 每張卡的模式可單獨設置,列出的通道數量為單張卡性能

宣告: 這個外觀視圖是一個暫定版本



FA-1616HB-3G





■支援3G-SDI,32 輸入/ 輸出*1 型號

■32 個 HD-BNC 接口

輸入/ 輸出*2:75Ω HD-BNC ×32, 3G/HD-SDI×32

■ IP 輸入/ 輸出

最高支援32 通道SDI 到IP 封裝和IP 到SDI 解封裝

需安裝選配卡*3 後可選擇工作模式*4

<SMPTE ST 2110>

 - 僅發送: HD×16/UHD×4

 - 僅接收HD×16/UHD×4

 - 同時傳送與接收: HD×8/UHD×2

 <SMPTE ST 2022-6>

 - 同時發送和接收:HD×16/3G×14



*1 在選單中可選擇每個通道的輸入或輸出*2 以用於輸入和輸出,可分別設定*3 FA-16VOIP, FA-16VOIP-EX

*4 每張卡的模式可單獨設置,列出的通道數量為單張卡性能

宣告: 這個外觀視圖是一個暫定版本



共同特徵





■操作控制和監控方式

・可從瀏覽器操作,可透過Ember+ 或NMOS IS-04/05 進行控制

・基於瀏覽器的控制方式:不需要安裝專用的GUI 軟體

・Ember+ 控制:使用者可自行開發控制GUI 介面*1

・支援SNMP 協議

・雙專用LAN 口(1000BASE-T),支援冗餘管理/ 控制系統*2



■ GENLOCK 輸入

■ 時碼

・LTC, ATC (LTC, VITC) 時碼產生與偏移量調整

・配備LTC I/O 接口,支援輔助資料時碼多用

■ 其它

・標配冗餘電源。風扇可從前面熱插拔

・緊湊型設計,淺進深1 RU 機殼尺寸,430(W)×500(D)×44(H) mm



*1 通過Lawo VSM *2 需要安裝FA-16VOIP





靈活配置



透過軟體設定選擇配置功能,立刻建立您所需的系統



FA-1616 單元配備2個處理器集群。由於處理器是軟體定義功能的,每個叢集都可以根據您需要的功能和通道數量進行單獨配置。從3種處理模式中選擇

一個最優配置可使硬體資源的應用更加高效和靈活。即時可重構的特性也使其成為一種可用於需求不斷變化的便攜式處理器。

* 視訊處理能力隨所選配置的不同而不同,詳情請聯絡您的FOR-A 經銷商


處理器集群A / 處理器集群B

2 個處理器叢集可處理音訊視訊訊號並從SDI和IP介面輸出。每個集群最多可支援4 通道處理器,兩個集群互相可依實際需求設定相同的功能或不同的功能。



單一處理器可支援的處理功能

■ 影片: 1 通道4K, 4 通道2K

■ 音訊: 4×16 聲道


設定舉例:兩個叢集相同配置 設定舉例:兩個叢集不同配置





可配置的功能



處理集群主要功能



■音訊輸入/ 輸出

・加解嵌、聲道映射、延時調整和其它SDI 嵌入音訊處理

■ 強大的幀同步功能

・同步模式:幀同步、行同步、AVDL 或行同步(最小值)

■進階轉換功能

・隔行/ 逐行轉換( 從HD 到4K)

・上/ 下/ 交叉變換(從HD 到4K)

・寬高比轉換

・尺寸/ 位置調整

・2SI/SQD/3G-SDI Level-A/B 轉換

・單鏈路12G-SDI/ 四鏈路3G-SDI 互轉

■ProcAmp 電平處理 放大

・調整視訊電平、色度電平和色相

■ 強大的顏色校正功能

・2 種色彩校正模式:

Balance (RGB) 模式color difference (YCbCr) 模式

・支援在ITU-R BT.2020 和ITU-R BT.709 色域之間轉換

・透過使用對應於各種HDR 或SDR 曲線的EOTF/OETF 來補償外部設備之

間的差異。

・EOTF/OETF 對數曲線和色域可從電腦上載

・SDR/HDR 轉換功能為多種對數曲線(包括HLG、PQ 和SDR)以及多

次反覆變換設計

・支援1D 和3D LUT





根據應用程式選擇配置



配置1:標準配置



配置1 功能

・4 個視訊處理器用於2K (×4 頻道) 和UHD (×1 頻道)。幀同步器:最高2K 16 頻道*1 ,UHD 4 頻道*1

・選購VoIP 卡後可作為有幀同步功能的SDI/IP 網關

・音訊處理:標配256 聲道,選配擴充卡後可增加128 聲道處理

*1 以此配置兩個處理器叢集(A 和B)後,總支援的通道數量翻倍





配置2*1:選擇的功能( 上/ 下變換,SDR/HDR 轉換 )

*1 即將支持



配置2 功能

・此配置支援上變換、下變換之間進行切換或其他對輸入訊號的處理

・支援2個高效能處理器





配置3*1 :選擇的功能( 上/ 下變換,3D LUT )

*1 即將支持



配置3 功能

・此配置支援上變換、下變換之間進行切換或其他對輸入訊號的處理

・基於3D LUT 的變換

・當不需要上變換或下變換時,可用作HD/3G (×8 通道*2) or 4K (×2 通道*2) 的3D LUT 轉換器





IP支援



FA-1616 安裝了VoIP卡後支援SMPTE ST 2110/ST 2022-6封裝和解封裝。

選配2塊配備4個25G SFP 連接埠(2個冗餘通道) 的VoIP卡後可用作32通道SDI/VoIP轉換的IP閘道。

可用在IP和SDI混合環境或準備遷移到IP環境中的系統。



影片

最多支援32 頻道SMPTE ST 2110/ST 2022-6 封裝或解封裝

每塊VoIP 卡的封裝或解封裝能力

SMPTE ST 2110: 16 通道HD/3G-SDI 或4 通道4K.

SMPTE ST 2022-6: 16 頻道HD-SDI 或14 頻道3G-SDI.

組裝2 塊VoIP 卡可擴充通道數量或啟動SMPTE ST 2022-6/ST 2110 轉碼功能



音訊

轉換多種音訊數據到IP 音訊數據,從IP 接收的音訊資料也可輸出到多種選配的音訊接口



FA-1616 訊號處理



SDI 上/ 下/ 交叉變換在進行SDI/IP 和SMPTE ST 2110/ST 2022-6 轉換時也同樣支援。

除了靈活配置的功能和擴充卡的附加功能,強大的訊號處理功能使得FA-1616 在許多生產環境中都能發揮價值。





擴充卡選配件



選配卡包括新增IP功能、擴充音訊和GPI接口



Video over IP 擴充卡



FA-16VOIP: Video over IP 卡

支援SMPTE ST 2022-6/ST 2110 封裝/ 解封裝和PTP 同步

每台設備僅可安裝一塊





FA-16VOIP-EX: VOIP 擴充卡

可擴充VoIP 接口,每台設備僅可安裝一塊

注意:需要安裝FA-16VOIP



音訊擴充卡





FA-16DNT*1: Dante 音訊卡

可發送/ 接收Dante 音頻,RJ45x2, RX/TX 均為64ch

注意: Dante® 是Audinate Pty Ltd 註冊商標



FA-16AES-PNL*1: AES 音訊擴充卡

擴充AES 音訊接口,BNCx4

注意:需安裝FA-16AES-UBL



FA-16MADI*1: MADI 音訊卡

支援輸入/ 輸出MADI 音頻,BNCx2, RX/TX 均為64ch



FA-16ANA-AUD*1: 平衡式類比音訊卡

支援輸入/ 輸出類比音頻,DSUB-25 pin x1,

平衡式音頻,4 IN + 4 OUT



FA-16AES-UBL*1: 非平衡AES 音訊卡

支援輸入/ 輸出AES 音頻,BNCx4, Rx/Tx 可切換,8ch



GPI擴充卡





FA-16GPI*1: GPI 介面卡

支援GPI 控制,DSUB-25 pin x 1, 10 輸入+ 10 輸出+ 供電+ GND



FA-16GPI-PNL*1: GPI 卡擴充面板

擴充GPI 接口,DSUB-25 pin x 1.

注意:需安裝FA-16GPI


*1 即將支持



應用舉例



本產品不僅可應用於攝影棚,也可用於現場直播、大型活動、轉播車和其他多種環境。



現場直播/ 大型活動





















LED 舞台背景:色彩校正

協調活動場地LED背景螢幕、地板或投影的顏色,創造出統一的色彩空間



LED 舞台背景:尺寸調整

在多個大螢幕的舞台上,可對視訊訊號進行縮放、對齊等操作,使其適合LED顯示器顯示



音訊處理應用

由於支援SDI 嵌入音訊、SMPTE ST 2110-30, MADI, Dante, AES 和其他格式

一台FA-1616 就可以對非常多的音訊通道進行聲道映射、延時調整或增益控制



轉播車


1RU 尺寸 就可以處理16通道視訊訊號和嵌入音頻,並且支援色彩校正和幀同步功能。此外,考慮到重量和空間佔用方面,FA-1616系列也是一個極好的解決方案。


文件下載:FA-1616
